華爲「韜定律」引爆市場！是換道超車還是概念炒作？盯緊這四大方向

近期，華爲提出的「韜定律」在芯片圈和投資圈都引發了熱議。許多人將它看作突破國外技術封鎖的「王牌」，也有不少人質疑這只是「新概念包裝」。要理解這件事，我們得先拋開那些複雜的術語，看看它到底說了什麼。

在過去半個多世紀，全球芯片的發展一直遵循着一條「金科玉律」——摩爾定律。簡單來說，就是工程師們想盡辦法，在指甲蓋大小的芯片上，塞進越來越多的晶體管（芯片的基本計算單元），讓芯片算力每18-24個月翻一番。然而，當晶體管尺寸逼近原子級別，這條路的成本和物理難度已高到難以承受。

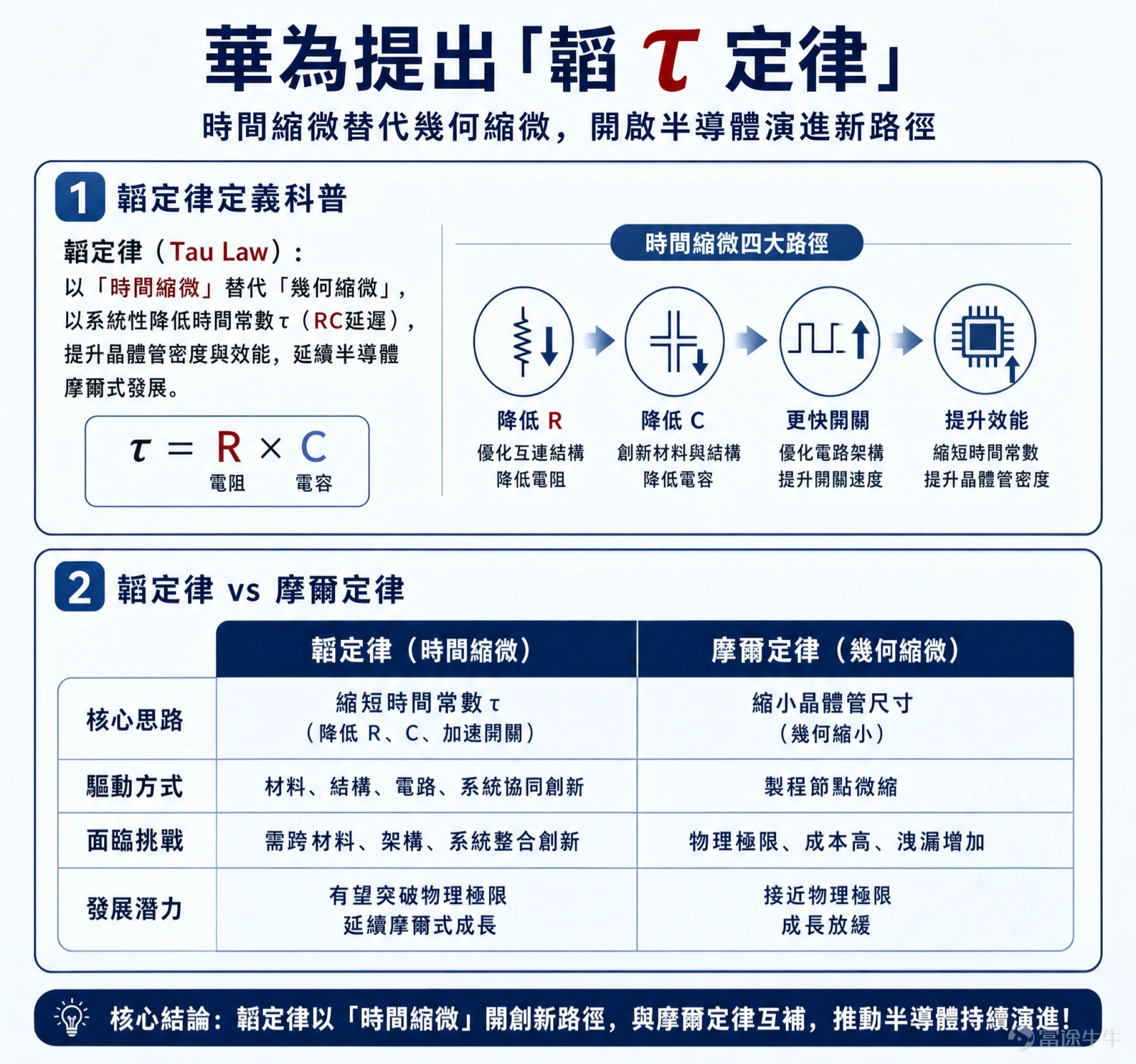

華爲「韜定律」的提出，給出了一個破局思路——不再死磕「做小」，而是專注於「做快」。它的核心是，想盡一切辦法，縮短電信號在芯片內部“跑腿”的時間（τ，讀作tau，是物理學中表示時間常數的符號）。這不再是簡單地「把房間造得更小」，而是重新設計整個建築的「走廊和電梯」，優化內部交通，讓信息傳遞和處理快上加快。

與摩爾定律的根本區別：

摩爾定律：追求「幾何縮微」。好比不斷壓縮城市中每個房間的面積，以便在固定區域塞下更多房間。依賴於最頂級的EUV光刻機等「造房工具」。

韜定律：追求「時間縮微」。好比不再強行壓縮房間，而是重新規劃整個城市的交通網絡，拓寬道路、設立高架、優化紅綠燈，讓人員和物資流通速度實現質的飛躍。它依賴於全棧的系統性優化。

「邏輯摺疊」是實踐「韜定律」的核心技術之一。可以把它想象成，把原本平鋪在二維平面上的複雜電路圖，像摺紙一樣，精巧地「摺疊」成立體的三維結構。這樣做的好處是，原本需要繞遠路的電路連線被大大縮短，信號傳輸的延時自然就降下來了。這不僅是封裝技術的進步，更是從芯片設計源頭開始的思維革命。

這到底意味着什麼？

1. 一條現實的備用路徑：在先進製造設備被限制的情況下，這爲國內產業提供了一種可能性——用相對成熟的工藝（如14nm/28nm），通過設計和封裝的極致優化，做出性能接近高端製程的產品。這是一種務實的技術策略。

2. 但並非「萬能靈藥」：必須清醒認識到，這只是一種技術路徑的探索和補充，而非對先進製程的「替代」。頂級性能的芯片，如手機處理器、AI訓練芯片，依然需要先進製程。它能解決一部分「有沒有」和「好不好用」的問題，但短期內難以解決「頂尖不頂尖」的問題。

3. 仍是「概念創新」階段：儘管華爲宣佈已有應用，但一項技術從概念到成爲行業普遍認可和採用的「新範式」，有漫長的路要走。它需要整個軟件工具鏈、設計方法、製造工藝、產業生態的配合與驗證。目前，它仍處於早期階段。

跟蹤「韜定律」風口，盯緊這四大方向

「韜定律」的發展尚需時間驗證，但它正催生一條從軟件到硬件、從設計到材料的全新產業鏈。對於投資者而言，這四大方向有望迎來價值重估機遇。

EDA工具——從「畫平面圖」到「設計立體模型」的革新

當前的3D堆疊芯片（如HBM存儲芯片），大多是在設計完成後，通過封裝技術將芯片裸片（Die）像疊積木一樣堆起來。而「邏輯摺疊」要求芯片在設計之初，就必須以3D思維進行架構構建。這要求EDA（電子設計自動化）工具發生根本性變革，從支持二維設計徹底轉向支持三維設計與驗證。

這爲國產EDA企業提供了難得的彎道超車窗口。傳統巨頭優勢在舊範式，而新範式需要新工具。國內廠商若能抓住此次設計範式遷移的機遇，有望在部分環節實現突破。

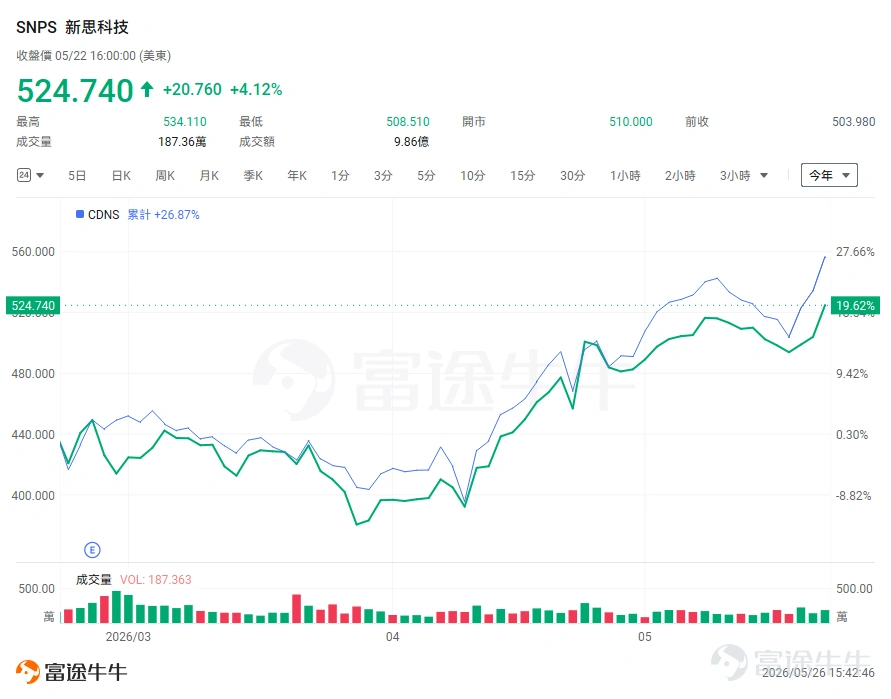

$新思科技 (SNPS.US)$ ：作爲全球EDA龍頭，新思科技早已佈局3D IC設計。其推出的3DIC Compiler平臺，能夠支持從架構探索到物理實現的完整3D設計流程，並與臺積電的CoWoS®等先進封裝技術深度集成。公司2026財年第一季度業績穩健，AI驅動的設計需求強勁。投資邏輯在於其作爲產業升級的「賣水人」，將確定性受益於設計複雜度的提升。

$鏗騰電子 (CDNS.US)$ ：另一家EDA巨頭，在數字設計、驗證和IP領域實力雄厚。其Integrity 3D-IC平台同樣專注於多芯片系統設計。鏗騰電子與各大晶圓廠和封裝廠保持緊密合作，確保其工具鏈支持最新的3D封裝工藝。

晶圓代工——成熟製程的「價值重估」

「韜定律」最直接的影響之一，是重新定義了工藝製程與芯片性能的關係。通過邏輯摺疊等設計優化，可以在14nm甚至28nm這樣的成熟製程平臺上，實現接近更先進節點的性能。這直接挑戰了「製程數字決定一切」的傳統觀念。

國內晶圓代工龍頭將同時受益於成熟製程供需趨緊帶來的提價能力和「韜定律」帶來的成熟製程價值重估雙重紅利。AI需求與海外產能收縮，共同推動了成熟製程代工服務價格進入結構性上行週期。

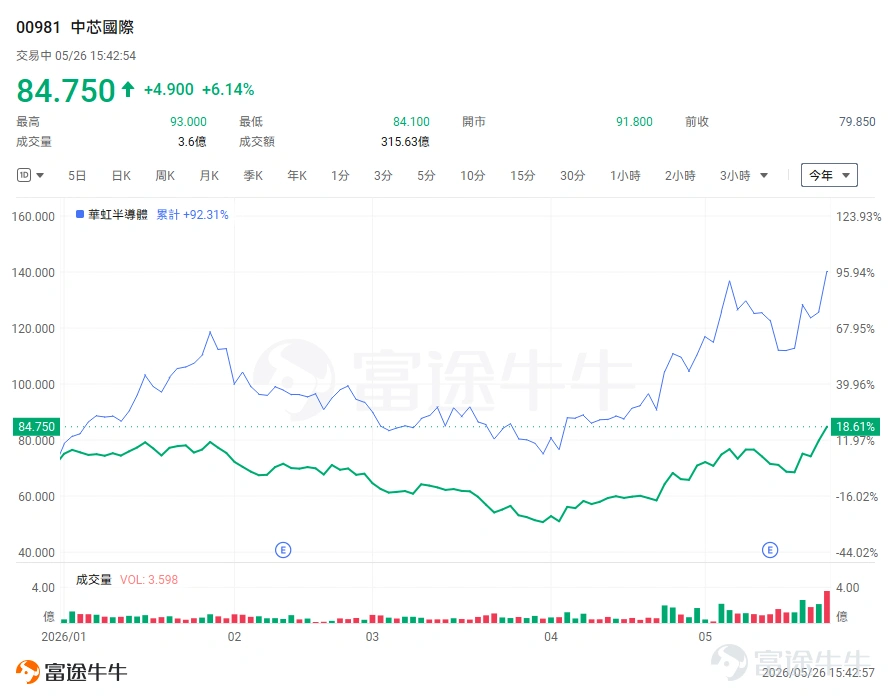

$中芯國際 (00981.HK)$ ：國內晶圓代工龍頭，是「用成熟工藝造出高性能芯片」這一命題的核心承載平台。2026年第一季度業績顯示，公司產能利用率高達93.1%，並指出AI需求外溢將導致更多產能需求迴流國內。其豐富的特色工藝平台（如BCD、高壓）與系統優化理念高度契合。

$華虹半導體 (01347.HK)$ ：國內特色工藝代工龍頭，在功率器件、嵌入式存儲、MCU等領域優勢顯著。這些領域對極致先進製程依賴度低，但對可靠性和特色工藝要求高，正是「韜定律」倡導的「系統優化」可以發揮作用的領域。2026年Q1其淨利潤同比激增超5倍，產能利用率接近滿載（99.7%）。

$台積電 (TSM.US)$ ：全球代工霸主。雖然「韜定律」可能提升成熟製程價值，但台積電的核心競爭力在於其無與倫比的先進製程和先進封裝（CoWoS、SoIC）能力。事實上，「邏輯摺疊」和3D集成最終仍需依賴台積電這類頂級代工廠的製造與封裝技術來實現。

先進封裝——從「輔助工序」到「性能核心」

無論是邏輯摺疊後的三維芯片，還是爲了提升集成度而採用的Chiplet（小芯片異構集成），最終都必須通過先進封裝技術來實現。這意味着，封裝不再只是芯片製造的最後一步「包裝」，而是決定了芯片系統性能、密度和可靠性的關鍵生產環節。TSV（硅通孔）、混合鍵合、Fan-Out（扇出型）等技術將成爲剛需。

AI對算力的渴求，推動HBM（高帶寬內存）與GPU/ASIC通過2.5D/3D封裝（如CoWoS）緊密集成，這使得封裝的價值從成本佔比不到5%的傳統「打包」，躍升爲決定系統性能的核心環節，單顆芯片的封裝+測試價值量已逼近晶圓製造成本。

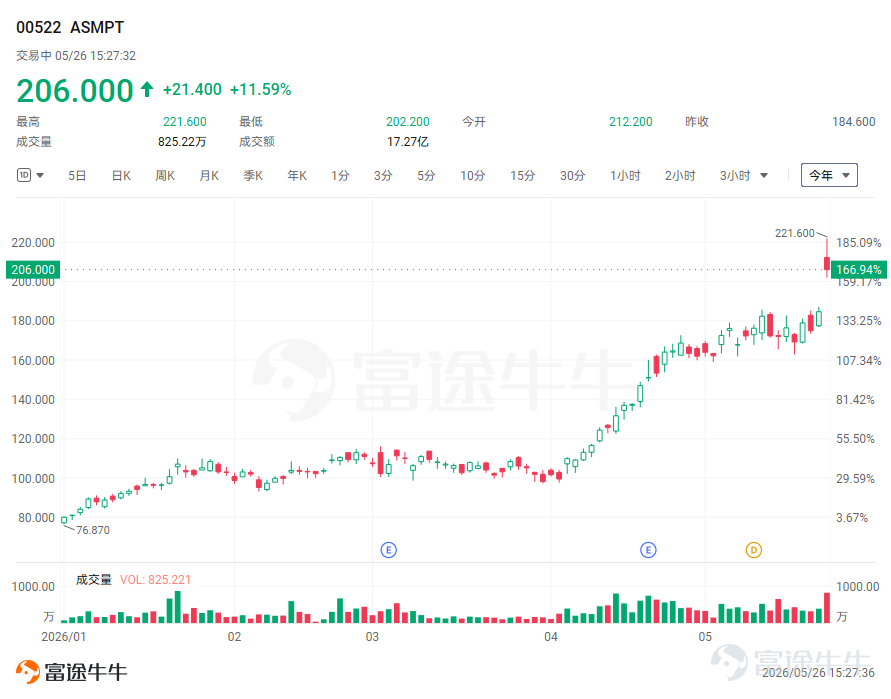

$ASMPT (00522.HK)$ ：全球半導體封裝設備龍頭，公司是熱壓鍵合（TCB）設備的全球領導者，該技術是2.5D/3D先進封裝（如CoWoS）中實現芯片與基板高精度連接的關鍵。2026年Q1，ASMPT訂單環比增長45%，同比增長69.6%，創近四年新高，其中先進封裝相關設備（如用於CoWoS）訂單增長尤爲強勁。

$應用材料 (AMAT.US)$ 、 $科磊 (KLAC.US)$：其在前道晶圓製造中的沉積、刻蝕、檢測設備，正越來越多地應用於先進封裝環節，開啓「第二增長曲線」。

封裝材料——需求升級驅動的「量價齊升」

3D堆疊、Chiplet等先進封裝技術，對材料提出了前所未有的高要求：需要更低的介電常數（Dk/Df）以減少信號損耗、更高的導熱係數（TC）以解決散熱難題、更低的熱膨脹係數（CTE）以匹配不同材料、更優的機械強度以承受複雜應力。這直接推動了高端封裝材料的需求和價值量提升。據百諫方略研究，2026年全球半導體封裝材料市場規模預計達到451.7億美元，到2033年將增長至1082.58億美元，年複合增長率達13.30%。

$杜邦 (DD.US)$ ：全球化工與材料巨頭，在半導體封裝材料領域佈局廣泛。其產品線涵蓋高性能聚合物、電子化學品、特種薄膜等，廣泛應用於底部填充膠、封裝基板、熱界面材料等。杜邦與英特爾、台積電等領先廠商合作緊密，共同開發用於下一代3D封裝（如Foveros）的先進材料。

$英特格 (ENTG.US)$ ：專注於爲半導體制造提供高純度材料和解決方案。在先進封裝領域，英特格提供用於晶圓級封裝（WLP）、TSV（硅通孔）填充、臨時鍵合/解鍵合等工藝的關鍵化學品和材料。

$建滔積層板 (01888.HK)$ ：全球領先的覆銅面板生產商。覆銅板是封裝基板的核心材料。隨着封裝基板向更高密度、更細線路發展，對高端覆銅板的需求持續增長。

換道超車還是概念炒作？給投資者的關鍵提醒

華爲「韜定律」的提出，無疑爲在迷霧中前行的中國半導體產業點亮了一座燈塔。它指出的不僅是一條技術路徑，更是一種「以系統優勢對抗單點封鎖」的戰略智慧。

真正的商業世界，最終還是要看落地，對投資者而言，關鍵在於辨別「趨勢」與「噪音」：

1. 看技術驗證：關注今年秋季搭載「邏輯摺疊」技術的麒麟芯片實際性能表現，這是理論走向實踐的關鍵一步。

2. 看生態構建：觀察是否有更多國內芯片設計公司（如GPU、AI芯片公司）採納這一設計理念，以及EDA、IP廠商的配套工具是否跟進。

3. 看資本開支：跟蹤中芯國際、華虹半導體等龍頭在先進封裝、特色工藝研發上的資本支出方向，產業真金白銀的投入是最誠實的信號。

短期來看，市場情緒難免波動，「韜定律」概念會經歷去僞存真的過程。但長期來看，在自主可控與算力需求的雙重驅動下，通過系統級創新提升芯片性能，已成爲不可逆的產業趨勢。
