本月臺積電首批CoPoS演示工具進入驗證階段。據Digitimes週一報道,據供應鏈消息人士透露,首批Demo設備已進駐臺積旗下子公司採鈺龍潭廠,近30家來自日本、美國、德國及臺灣的設備商入列首波評估名單,涵蓋從曝光、鍍銅、研磨到檢測的完整製程環節。6月臺積電股價多次衝高,昨日收漲新高。 據TrendForce消息,台積電CoPoS試點線預計年中完成,中試2027年,後續量產節奏大致落在2028-2029年。市場預期 $英偉達 (NVDA.US)$ 下一代Feynman GPU開始採用CoPoS方案。 一、CoPoS是什麼?簡單說,就是把AI芯片封裝從「圓晶圓」搬到「大面板」上 CoPoS全稱是Chip-on-Panel-on-Substrate,可以粗略理解爲「芯片先放到大面板上,再接到基板上」。 現在AI芯片主流先進封裝還是CoWoS,也就是在圓形晶圓上做高端封裝。問題在於,AI芯片越做越大,GPU、CPU、HBM、網絡芯片、緩存芯片都想塞進同一個封裝裏,圓形晶圓的尺寸和利用率開始成爲約束。 CoP...
一、CoPoS是什麼?簡單說,就是把AI芯片封裝從「圓晶圓」搬到「大面板」上
CoPoS全稱是Chip-on-Panel-on-Substrate,可以粗略理解爲「芯片先放到大面板上,再接到基板上」。
現在AI芯片主流先進封裝還是CoWoS,也就是在圓形晶圓上做高端封裝。問題在於,AI芯片越做越大,GPU、CPU、HBM、網絡芯片、緩存芯片都想塞進同一個封裝裏,圓形晶圓的尺寸和利用率開始成爲約束。
CoPoS的思路是換一個底座。

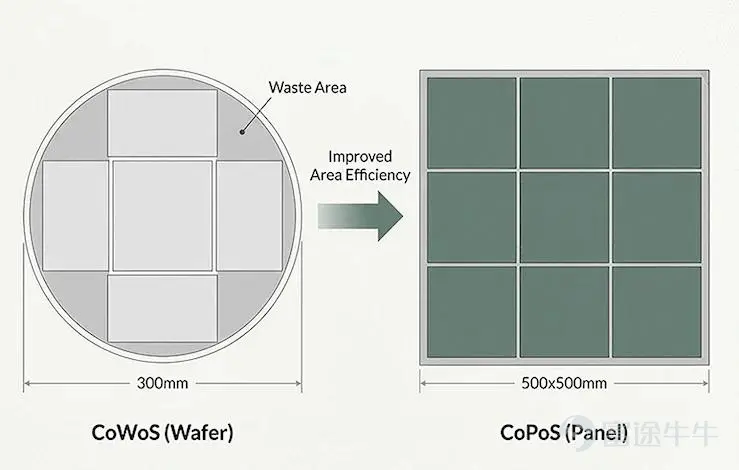

過去是12寸圓形晶圓,邊角天然有浪費;未來改用方形大面板,面積更大,利用率也更高。按照市場常見測算,510×515mm面板的有效面積約爲12寸晶圓的4.5倍,方形面板面積利用率可提升到80%-90%以上。
本月臺積電首批CoPoS演示工具進入驗證階段。據Digitimes週一報道,據供應鏈消息人士透露,首批Demo設備已進駐臺積旗下子公司採鈺龍潭廠,近30家來自日本、美國、德國及臺灣的設備商入列首波評估名單,涵蓋從曝光、鍍銅、研磨到檢測的完整製程環節。6月臺積電股價多次衝高,昨日收漲新高。 據TrendForce消息,台積電CoPoS試點線預計年中完成,中試2027年,後續量產節奏大致落在2028-2029年。市場預期 $英偉達 (NVDA.US)$ 下一代Feynman GPU開始採用CoPoS方案。 一、CoPoS是什麼?簡單說,就是把AI芯片封裝從「圓晶圓」搬到「大面板」上 CoPoS全稱是Chip-on-Panel-on-Substrate,可以粗略理解爲「芯片先放到大面板上,再接到基板上」。 現在AI芯片主流先進封裝還是CoWoS,也就是在圓形晶圓上做高端封裝。問題在於,AI芯片越做越大,GPU、CPU、HBM、網絡芯片、緩存芯片都想塞進同一個封裝裏,圓形晶圓的尺寸和利用率開始成爲約束。 CoP...
更關鍵的是材料。CoPoS引入玻璃中介層或玻璃基相關方案。相比傳統硅中介層,玻璃的優勢在於尺寸可以做得更大、熱膨脹控制更好、翹曲問題更可控,也有機會降低封裝成本。市場測算認爲,成熟後成本可能比部分硅中介層方案低20%-30%。
通俗一點說,CoPoS解決的是AI芯片「越來越大、越來越擠、越來越貴」的問題。

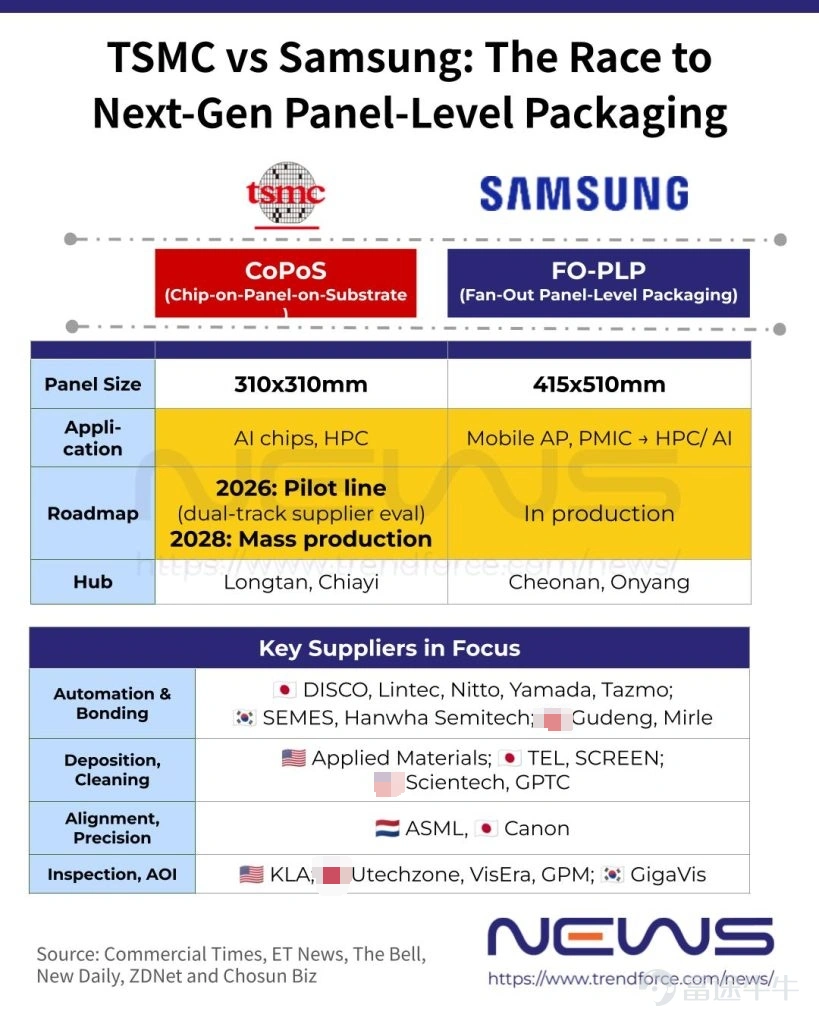

台積電CoPoS的戰略意義,不只是延續CoWoS優勢,也是爲了應對三星在面板級封裝上的追趕。三星已經在做FO-PLP,且面板尺寸更大。兩者都指向面板級封裝,目標都是提高封裝面積利用率、降低單位成本,並突破大尺寸AI芯片封裝瓶頸。但兩者並不完全等同。
三星FO-PLP起步更早,早期主要服務移動AP、PMIC等消費電子場景,現在嘗試向HPC/AI延伸;台積電CoPoS則更像CoWoS之後面向AI大芯片的下一代擴展路線。短期看,三星有面板級工藝經驗,台積電有AI客戶、先進製程和CoWoS生態。
本月臺積電首批CoPoS演示工具進入驗證階段。據Digitimes週一報道,據供應鏈消息人士透露,首批Demo設備已進駐臺積旗下子公司採鈺龍潭廠,近30家來自日本、美國、德國及臺灣的設備商入列首波評估名單,涵蓋從曝光、鍍銅、研磨到檢測的完整製程環節。6月臺積電股價多次衝高,昨日收漲新高。 據TrendForce消息,台積電CoPoS試點線預計年中完成,中試2027年,後續量產節奏大致落在2028-2029年。市場預期 $英偉達 (NVDA.US)$ 下一代Feynman GPU開始採用CoPoS方案。 一、CoPoS是什麼?簡單說,就是把AI芯片封裝從「圓晶圓」搬到「大面板」上 CoPoS全稱是Chip-on-Panel-on-Substrate,可以粗略理解爲「芯片先放到大面板上,再接到基板上」。 現在AI芯片主流先進封裝還是CoWoS,也就是在圓形晶圓上做高端封裝。問題在於,AI芯片越做越大,GPU、CPU、HBM、網絡芯片、緩存芯片都想塞進同一個封裝裏,圓形晶圓的尺寸和利用率開始成爲約束。 CoP...
哪些標的可能受益?

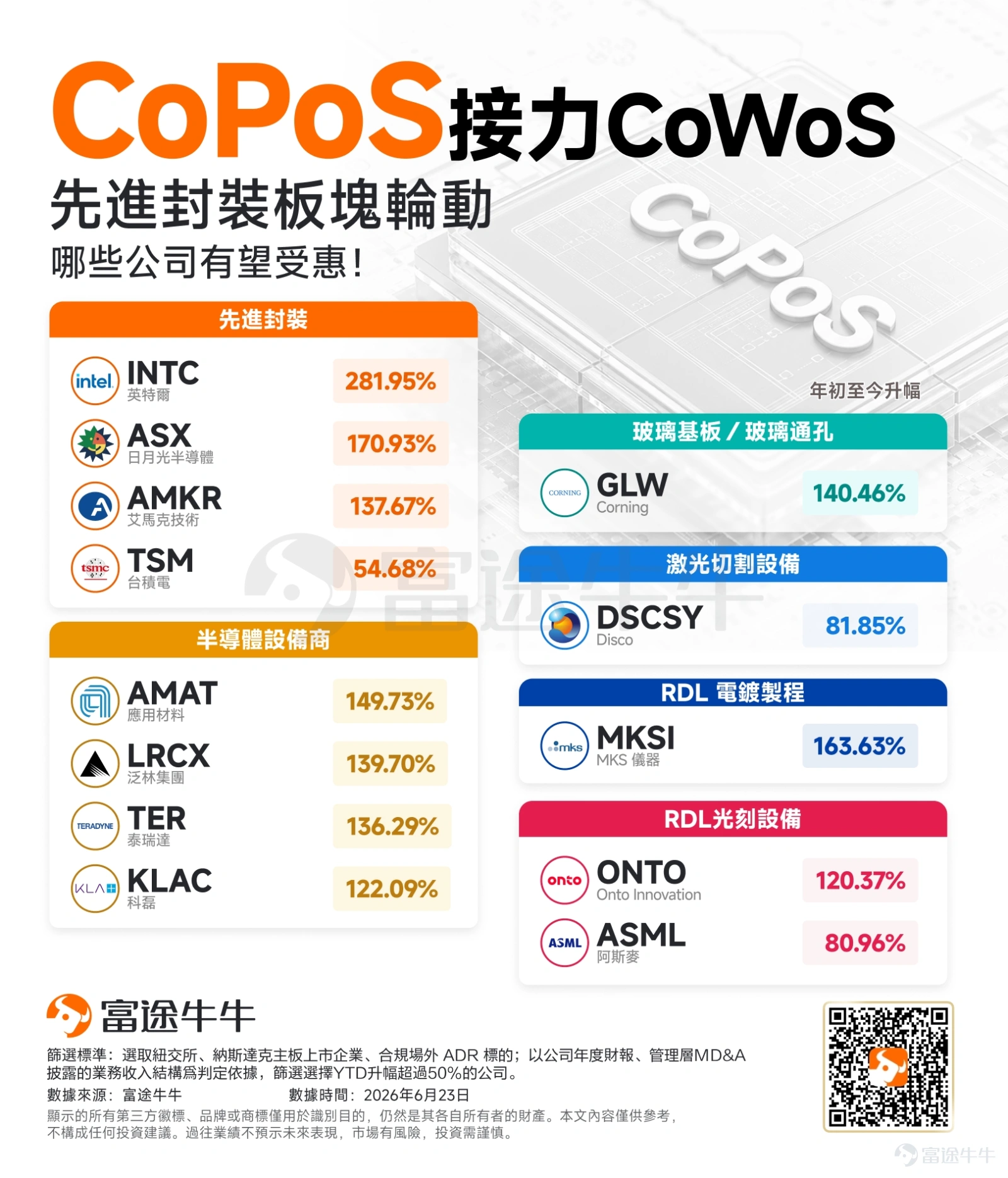

從產業鏈邏輯看,CoPoS受益標的可以分成以下幾個類別。
本月臺積電首批CoPoS演示工具進入驗證階段。據Digitimes週一報道,據供應鏈消息人士透露,首批Demo設備已進駐臺積旗下子公司採鈺龍潭廠,近30家來自日本、美國、德國及臺灣的設備商入列首波評估名單,涵蓋從曝光、鍍銅、研磨到檢測的完整製程環節。6月臺積電股價多次衝高,昨日收漲新高。 據TrendForce消息,台積電CoPoS試點線預計年中完成,中試2027年,後續量產節奏大致落在2028-2029年。市場預期 $英偉達 (NVDA.US)$ 下一代Feynman GPU開始採用CoPoS方案。 一、CoPoS是什麼?簡單說,就是把AI芯片封裝從「圓晶圓」搬到「大面板」上 CoPoS全稱是Chip-on-Panel-on-Substrate,可以粗略理解爲「芯片先放到大面板上,再接到基板上」。 現在AI芯片主流先進封裝還是CoWoS,也就是在圓形晶圓上做高端封裝。問題在於,AI芯片越做越大,GPU、CPU、HBM、網絡芯片、緩存芯片都想塞進同一個封裝裏,圓形晶圓的尺寸和利用率開始成爲約束。 CoP...
1、台積電:最核心,但不是彈性最大的標的
$台積電 (TSM.US)$ 是CoPoS最核心受益方。
短期CoWoS供不應求,中長期CoPoS如果順利量產,台積電會繼續掌握AI先進封裝的關鍵入口。先進製程已經是台積電護城河,先進封裝正在成爲第二條護城河。
但台積電體量太大,CoPoS短期還不會直接改變利潤表,所以股價彈性未必最大。它更適合被視爲先進封裝主線的核心錨,而不是純粹概念彈性股。
2、玻璃基板/TGV:最有主題彈性的方向
玻璃基板是CoPoS裏最容易被資金交易的環節。
原因有三點:第一,CoPoS要做大尺寸封裝,玻璃材料的重要性提升;第二,CoPoS引入玻璃中介層和玻璃基材料,TGV玻璃通孔是關鍵工藝,技術壁壘較高;第三,這個環節目前產業化還早,預期空間大,業績基數小,容易被資金放大。
TrendForce此前提到,台積電CoPoS使用玻璃作爲interposer,對厚度、熱膨脹係數等要求更嚴,技術難度高於普通玻璃基板。
相關方向包括SK集團旗下Absolics,其背後對應SKC; $康寧 (GLW.US)$ GLW也在玻璃基封裝材料方向有佈局。這個板塊如果出現訂單、認證、產線擴張消息,股價彈性通常會更強。
3. 設備:最先兌現訂單的環節
如果從業績兌現順序看,設備可能比材料和封測更早。
CoPoS要從試點線走向中試和量產,前面必須先買設備。包括薄膜沉積、RDL重佈線、幹法刻蝕、TGV加工、面板級檢測、翹曲檢測、缺陷檢測、測試設備等。
對應到美股標的:
$應用材料 (AMAT.US)$ ,核心在薄膜沉積和先進封裝相關工藝。
$科磊 (KLAC.US)$ ,核心在檢測和良率控制。大尺寸面板封裝一旦放大,翹曲、缺陷、對準誤差都會成爲難點,檢測設備的價值量會提升。
$泛林集團 (LRCX.US)$ ,重點在刻蝕,尤其是TGV玻璃通孔、介質層刻蝕等環節。
$泰瑞達 (TER.US)$ ,更多對應後段測試複雜度提升。
$MKS儀器 (MKSI.US)$ ,涉及過程控制、光學、激光和精密製造相關環節,屬於先進封裝設備鏈的配套彈性標的。
$阿斯麥 (ASML.US)$ ,CoPoS需要RDL重佈線和高精度對準工藝,理論上會增加先進封裝光刻需求。但CoPoS封裝層面的線寬線距仍處在微米級,對EUV依賴不高,且面板級封裝設備體系與傳統300mm晶圓設備並不完全通用。因此,ASML更多受益於AI芯片前道製程擴張和整體半導體資本開支上行,CoPoS對其只是邊際加分項。
設備鏈的優勢是確定性相對更高。只要台積電推進試點線和量產線,設備採購通常會先發生。缺點是這些公司本身業務很大,CoPoS只是增量,不宜簡單把整個公司估值都按CoPoS重估。
4、OSAT封測:有跟漲邏輯,但不是最核心
$日月光半導體 (ASX.US)$$艾馬克技術 (AMKR.US)$ 這類OSAT封測廠也會跟隨先進封裝主線受益。
不過要分清楚:CoPoS的核心工藝、高毛利環節,大概率仍由台積電自己掌握。OSAT更多受益於後段工序、配套產能、外溢訂單和產業鏈情緒。
所以封測股的邏輯更偏「跟隨先進封裝景氣上行」,彈性可能有,但確定性弱於台積電和核心設備鏈。
5、英特爾:屬於競品路線,不是CoPoS直接受益
$英特爾 (INTC.US)$ 不能簡單歸爲CoPoS概念股。
它的邏輯是EMIB等先進封裝路線。若CoWoS持續緊張,部分客戶可能尋找替代封裝產能,英特爾有機會承接外溢需求。近期聯發科也表態支持台積電CoWoS和英特爾EMIB等多種先進封裝技術。
所以英特爾更像「先進封裝替代路線」的受益標的,而不是CoPoS主線標的。
其他標的還包括, $Disco(ADR) (DSCSY.US)$$MKS儀器 (MKSI.US)$ 等。
結論:CoPoS是遠期大方向,短線炒作要看節奏
從受益強弱看:最核心的是台積電,代表產業主導權。最直接的是設備鏈,因爲試點線和量產線建設先買設備。彈性最大的是玻璃基板、TGV、檢測和精密設備的小市值配套環節。封測和英特爾有交易機會,但邏輯相對間接。
但這裏要注意節奏。台積電管理層近期明確提到,面板級封裝短期不會替代CoWoS,CoWoS仍有很大擴展空間。Tom’s Hardware援引台積電技術表述稱,CoWoS仍可繼續擴展,未來可在一個封裝內集成大量大尺寸芯片,面板級封裝更多是補充路線,而非馬上取代。
所以,CoPoS對產業很重要,但對股價更像遠期預期。中試2027年、大規模量產2028年,距離業績兌現還有2年以上,資金以逢低佈局爲主,對比當下即期產能緊缺的 HBM、CoWoS,CoPoS 屬於遠期產業Alpha邏輯。短期資金炒的是先進封裝瓶頸,中期看CoWoS產能擴張,長期才輪到CoPoS量產兌現。
